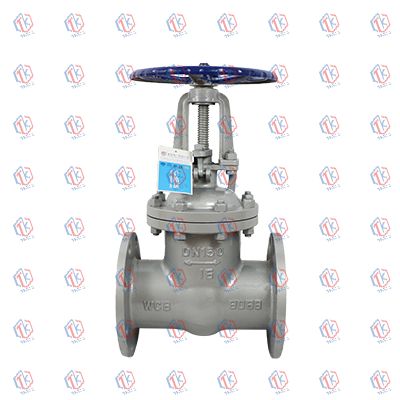

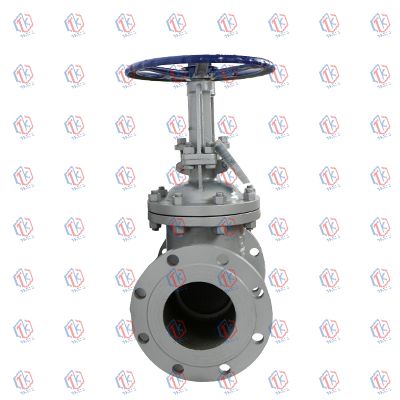

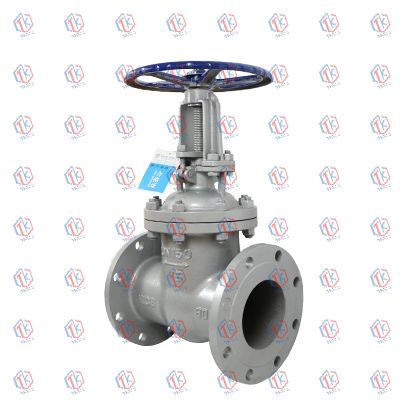

國標、德標閘閥
主要結構特點
流體阻力小。
打開和加藥時更省力。
流向一般不受限制，安裝方便。
結構合理，密封可靠，性能優良，外形美觀。
設計制造標準
? 設計與制造標準：GB/T 12234、DIN 3352
? 結構長度標準：GB/T 12221、DIN3202
? 連接法蘭標準：JB/T 79、DIN 2543
? 檢驗與試驗標準：GBfT 26480、DIN 3230
性能規范
?公稱壓力：1.6、2.5、4.0、6.3Mpa
? 強度試驗：2.4、3.8、6.0、9.5Mpa
?密封試驗：1.8、2.8、4.4、7.0Mpa?
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃
產品結構

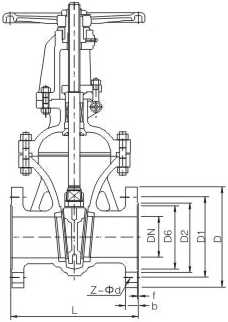

主要尺寸及重量
PN16
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
14 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
18 |
18 |
4-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
215 |
220 |
180 |
155 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
125 |
325 |
245 |
250 |
210 |
185 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
150 |
350 |
280 |
285 |
240 |
210 |
3 |
24 |
22 |
8-Φ23 |
8-Φ22 |
|
200 |
400 |
335 |
340 |
295 |
265 |
3 |
26 |
24 |
12-Φ23 |
12-Φ22 |
|
250 |
450 |
405 |
405 |
355 |
320 |
3 |
30 |
26 |
12-Φ25 |
12-Φ26 |
|
300 |
500 |
460 |
460 |
410 |
375 |
4 |
30 |
28 |
12-Φ25 |
12-Φ26 |
|
350 |
550 |
520 |
520 |
470 |
435 |
4 |
34 |
30 |
16-Φ25 |
16-Φ26 |
|
400 |
600 |
580 |
580 |
525 |
485 |
4 |
36 |
32 |
16-Φ33 |
16-Φ30 |
|
450 |
650 |
640 |
640 |
585 |
545 |
4 |
40 |
40 |
20-Φ33 |
20-Φ30 |
|
500 |
700 |
705 |
715 |
650 |
608 |
4 |
44 |
44 |
20-Φ34 |
20-Φ33 |
|
600 |
800 |
840 |
840 |
770 |
718 |
4 |
48 |
54 |
20-Φ41 |
20-Φ36 |
|
700 |
900 |
910 |
910 |
840 |
788 |
5 |
50 |
42 |
24-Φ41 |
24-Φ36 |
|
800 |
1000 |
1020 |
1025 |
950 |
898 |
5 |
52 |
42 |
24-Φ41 |
24-Φ39 |
|
900 |
1100 |
1120 |
1125 |
1050 |
998 |
5 |
54 |
44 |
28-Φ41 |
28-Φ39 |
|
1000 |
1200 |
1255 |
1255 |
1170 |
1110 |
5 |
56 |
46 |
28-Φ48 |
28-Φ42 |
PN25
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
325 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
350 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
400 |
360 |
360 |
310 |
278 |
3 |
34 |
30 |
12-Φ25 |
12-Φ26 |
|
250 |
450 |
425 |
425 |
370 |
332 |
3 |
36 |
32 |
12-Φ30 |
12-Φ30 |
|
300 |
500 |
485 |
485 |
430 |
390 |
4 |
40 |
34 |
16-Φ30 |
16-Φ30 |
|
350 |
550 |
550 |
555 |
490 |
448 |
4 |
44 |
38 |
16-Φ34 |
16-O33 |
|
400 |
600 |
610 |
620 |
550 |
505 |
4 |
48 |
40 |
16-Φ34 |
16-Φ36 |
|
450 |
650 |
660 |
670 |
600 |
555 |
4 |
50 |
46 |
20-Φ34 |
20-Φ36 |
|
500 |
700 |
730 |
730 |
660 |
610 |
4 |
52 |
48 |
20-Φ41 |
20-Φ36 |
|
600 |
800 |
840 |
845 |
770 |
718 |
5 |
56 |
58 |
20-Φ41 |
20-Φ39 |
|
700 |
900 |
955 |
960 |
875 |
815 |
5 |
60 |
50 |
24-Φ48 |
24-Φ42 |
|
800 |
1000 |
1070 |
1085 |
990 |
930 |
5 |
64 |
54 |
24-Φ48 |
24-Φ48 |
|
900 |
1100 |
1180 |
1185 |
1090 |
1025 |
5 |
66 |
58 |
28-Φ54 |
28-Φ48 |
|
1000 |
1200 |
1305 |
1320 |
1210 |
1140 |
5 |
68 |
62 |
28-Φ58 |
28-Φ55 |
PN40
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
210 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
230 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
240 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
280 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
310 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
350 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
400 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
450 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
550 |
375 |
375 |
320 |
282 |
3 |
38 |
34 |
12-Φ30 |
12-Φ30 |
|
250 |
650 |
445 |
450 |
385 |
345 |
3 |
42 |
38 |
12-Φ34 |
12-Φ33 |
|
300 |
750 |
510 |
515 |
450 |
408 |
4 |
46 |
42 |
16-Φ34 |
16-Φ33 |
|
350 |
850 |
570 |
580 |
510 |
465 |
4 |
52 |
46 |
16-Φ34 |
16-Φ36 |
|
400 |
950 |
655 |
660 |
585 |
535 |
4 |
58 |
50 |
16-Φ41 |
16-Φ39 |
|
450 |
1050 |
680 |
685 |
610 |
560 |
4 |
60 |
57 |
20-Φ41 |
20-Φ39 |
|
500 |
1150 |
755 |
755 |
670 |
612 |
4 |
62 |
57 |
20-Φ48 |
20-Φ42 |
|
600 |
1350 |
890 |
890 |
795 |
730 |
5 |
62 |
72 |
20-Φ54 |
20-Φ48 |
PN63
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
18 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
20 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
22 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
24 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
175 |
180 |
135 |
105 |
3 |
26 |
26 |
4-Φ23 |
4-Φ22 |
|
65 |
280 |
200 |
205 |
160 |
130 |
3 |
28 |
26 |
8-Φ23 |
8-Φ22 |
|
80 |
310 |
210 |
215 |
170 |
140 |
3 |
30 |
28 |
8-Φ23 |
8-Φ22 |
|
100 |
350 |
250 |
250 |
200 |
168 |
3 |
32 |
30 |
8-Φ25 |
8-Φ26 |
|
125 |
400 |
295 |
295 |
240 |
202 |
3 |
36 |
34 |
8-Φ30 |
8-Φ30 |
|
150 |
450 |
340 |
345 |
280 |
240 |
3 |
38 |
36 |
8-Φ34 |
8-Φ33 |
|
200 |
550 |
405 |
415 |
345 |
300 |
3 |
44 |
42 |
12-Φ34 |
12-Φ36 |
|
250 |
650 |
470 |
470 |
400 |
352 |
3 |
48 |
46 |
12-Φ41 |
12-Φ36 |
|
300 |
750 |
530 |
530 |
460 |
412 |
4 |
54 |
52 |
16-Φ41 |
16-Φ36 |
|
350 |
850 |
595 |
600 |
525 |
475 |
4 |
60 |
56 |
16-Φ41 |
16-Φ39 |
|
400 |
950 |
670 |
670 |
585 |
525 |
4 |
66 |
60 |
16-Φ48 |
16-Φ42 |
PN100
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
20 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
22 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
24 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
26 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
195 |
195 |
145 |
112 |
3 |
28 |
30 |
4-Φ25 |
4-Φ26 |
|
65 |
280 |
220 |
220 |
170 |
138 |
3 |
32 |
34 |
8-Φ25 |
8-Φ26 |
|
80 |
310 |
230 |
230 |
180 |
148 |
3 |
34 |
36 |
8-Φ25 |
8-Φ26 |
|
100 |
350 |
265 |
265 |
210 |
172 |
3 |
38 |
40 |
8-Φ30 |
8-Φ30 |
|
125 |
400 |
310 |
315 |
250 |
210 |
3 |
42 |
40 |
8-Φ34 |
8-Φ33 |
|
150 |
450 |
350 |
355 |
290 |
250 |
3 |
46 |
44 |
12-Φ34 |
12-Φ33 |
|
200 |
550 |
430 |
430 |
360 |
312 |
3 |
54 |
52 |
12-Φ41 |
12-Φ36 |
|
250 |
650 |
500 |
505 |
430 |
382 |
3 |
60 |
60 |
12-Φ41 |
12-Φ39 |
|
300 |
750 |
585 |
585 |
500 |
442 |
4 |
70 |
68 |
16-Φ48 |
16-Φ42 |
|
350 |
850 |
655 |
655 |
560 |
498 |
4 |
76 |
74 |
16-Φ54 |
16-Φ48 |
|
400 |
950 |
715 |
715 |
620 |
558 |
4 |
80 |
78 |
16-Φ54 |
16-Φ48 |
PN160
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
||||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
||||
|
15 |
170 |
110 |
105 |
75 |
75 |
52 |
2 |
24 |
20 |
4-Φ18 |
4-Φ14 |
|
20 |
190 |
130 |
130 |
90 |
90 |
62 |
2 |
26 |
24 |
4-Φ23 |
4-Φ18 |
|
25 |
210 |
140 |
140 |
100 |
100 |
72 |
2 |
28 |
24 |
4-Φ23 |
4-Φ18 |
|
32 |
230 |
165 |
155 |
115 |
110 |
85 |
2 |
30 |
28 |
4-Φ25 |
4-Φ22 |
|
40 |
260 |
175 |
170 |
125 |
125 |
92 |
3 |
32 |
28 |
4-Φ27 |
4-Φ22 |
|
50 |
300 |
215 |
195 |
165 |
140 |
132 |
3 |
36 |
30 |
8-Φ25 |
4-Φ26 |
|
65 |
340 |
245 |
220 |
190 |
170 |
152 |
3 |
44 |
34 |
8-Φ30 |
8-Φ26 |
|
80 |
390 |
260 |
230 |
205 |
180 |
168 |
3 |
46 |
36 |
8-Φ30 |
8-Φ26 |
|
100 |
450 |
300 |
265 |
240 |
210 |
200 |
3 |
48 |
40 |
8-Φ34 |
8-Φ30 |
|
125 |
525 |
355 |
315 |
285 |
250 |
238 |
3 |
60 |
44 |
8-Φ41 |
8-Φ33 |
|
150 |
600 |
390 |
355 |
318 |
290 |
270 |
3 |
66 |
50 |
12-Φ41 |
12-Φ33 |
|
200 |
750 |
480 |
430 |
400 |
360 |
345 |
3 |
78 |
60 |
12-Φ48 |
12-Φ36 |
|
250 |
850 |
580 |
515 |
485 |
430 |
425 |
3 |
88 |
68 |
12-Φ54 |
12-Φ42 |
|
300 |
950 |
665 |
585 |
570 |
500 |
510 |
4 |
100 |
78 |
16-Φ54 |
16-Φ42 |
相關產品
-
手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 閥座 球墨鑄鐵 球墨鑄...
-
波紋管截止閥
產品結構 主要零件材料 PART NAME MATERIAL ?1 ?Boby ?1.0619 1.4581 2 Seat surface X20Cr13(1) overlay 1.4581?(1)? overlay 3 Disc seat surface X20Crl3(2) overlay 1.4581?(2)? overlay 4 Bellows SS304/SS321/SS316L SS321/SS316L 5 Gasket S.S. reinforced graphite(4) S S. reinforced grophite|4| 6 Nuts C35 A2-70 7 Bolts CK35 A2-70 8 Pocking Graphite rings & wiper rings (4) Graphite rings & wiper rings 9 G...
-
Q860電動控制閥
-
平板閘閥
產品描述 本系列產品采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度—29～121℃的油氣管道，作為介質的控制啟閉和調節裝置，產品結構設計，選材合適，檢測嚴格，操作方便，防腐、耐磨、抗沖刷能力強，是石油工業理想的新型設備。 1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。 2、閘板設有導向桿，導向精準，密封面噴涂硬質合金，耐沖刷。 3、閥體承載能力高，通道直通。全開時類似于閘板和直管的導向孔，流動阻力小。閥桿采用復合填料，多重密封，密封可靠，摩擦小。 4、關閉閥門時，順時針轉動手輪，閘板向下移動至底部。...
-
靜態平衡閥
-
美標、日標法蘭過濾器
產品概述 過濾器是輸送介質管道上不可缺少的一種裝置。 過濾器由閥體、濾網、排污部分組成。待處理的 介質經過過濾器的濾網后，其雜質被阻擋，以此 來保護減壓閥、泄壓閥、定水位閥和水泵等管道 設備，以達到正常運轉。 本公司生產的丫型過濾器可帶有排污口，安裝時 Y型口朝下，管道內雜物會收集到過濾器網內排 污口上，不需拆卸過濾器彳壬何部件來排除污物， 只需打開排污口即可排污。當需要清洗時，只要 將可拆卸的濾網取出，處理后重新裝入即可，因 此，使用維護極為方便。 產品結構 主要零件材料 材料名稱 SY41-(150-300LB)...
