國標法蘭、對夾蝶閥(金屬密封、四氟密封)

簡短描述:

產品標準

? 設計標準：GB/T 12238
? 結構長度：GB/T 12221
? 連接法蘭：GB/T 9113、JB/T 79、HG/T 20592
? 檢驗標準：GB/T 13927

性能規范

? 公稱壓力：PN0.6、1.0、1.6、2.5、4.0MPa

? 殼體實驗：PT0.9、1.5、2.4、3.8、6.0MPa

? 低壓密封試驗：0.6MPa

? 適用介質：水、油品、氣、醋酸類、硝酸類

??適用溫度：-29℃~425℃

發送郵件

產品細節

產品標簽

產品概述

蝶閥是用圓盤形關閉件轉動90°來啟閉閥門的一種旋轉閥。蝶閥具有結構緊湊、重量輕、占據空間位置小，阻力相對小，啟閉迅速等優點。蝶閥作為一種用來實現管路系統通斷及流量控制的閥門，是近十幾年來發展迅速的閥門品種之一。
本公司生產的蝶閥除了傳統的中線結構以外，還有一種采用比較先進的三偏心金屬硬密封結構，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封面固定在蝶板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩增大來未曜密封，提高了蝶閥的密封性能及延長使用壽命的優點。
本公司生產的蝶閥已廣泛應用于石油、化工、天然氣、電力、冶金、輕工及給排水工程等行業的管道上，做調解流量和截止介質的閥門。

產品結構

主要零件材料

材料名稱	碳鋼	不銹鋼
閥體	WCB	CF8	CF8M
蝶板	WCB	CF8	CF8M
閥桿	13Cr	304	316
閥座	304+柔性石墨	304+柔性石墨	324+柔性石墨
填料	柔性石墨	柔性石墨	柔性石墨

主要尺寸和重量

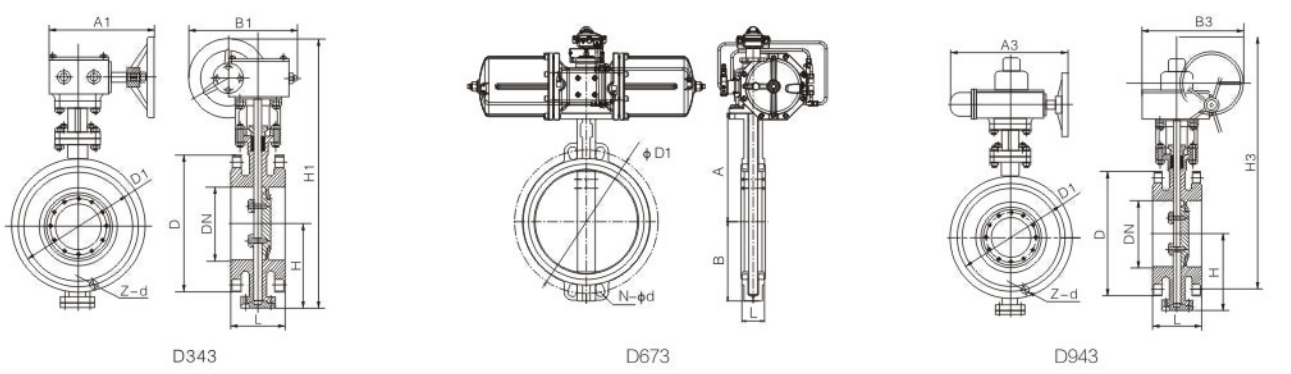

法蘭式多層金屬硬密封蝶閥

公稱通徑	結構長度(標準值) L		外形尺寸(參考值)										連接尺寸(標準值)
公稱通徑	結構長度(標準值) L		H	D343			D673			D943			PN0.6MPa			PN1.OMPa
毫米	短	長	H	H1	A1	B1	L±2	A	B	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	950	112	350	180	200	43	161	67	530	250	255	140	110	4-14	165	125	4-18
65	112	870	115	370	180	200	46	166	75	530	250	255	160	130	4-14	185	145	4-18
80	114	790	120	380	180	200	46	173	96	565	250	255	190	150	4-18	200	160	8-18
100	127	710	138	420	180	200	52	187	114	600	250	255	210	170	4-18	220	180	8-18
125	140	630	164	460	180	200	56	194	126	640	250	255	240	200	8-18	250	210	8-18
150	140	550	175	555	270	280	56	216	140	705	300	315	265	225	8-18	285	240	8-22
200	152	510	200	760	400	425	60	256	164	775	300	315	320	280	8-18	340	295	8-22
250	165	470	243	830	400	425	68	286	205	945	300	315	375	335	12-18	395	350	12-22
300	178	430	250	895	450	560	78	327	237	1070	300	315	440	395	12-22	445	400	12-22
350	190	390	280	950	450	560	78	348	260	1140	300	315	490	445	12-22	505	460	16-22
400	216	350	305	1190	535	580				1210	300	315	540	495	16-22	565	515	16-26
450	222	330	350	1255	535	580				1335	575	714	595	550	16-22	615	565	20-26
500	229	310	380	1305	535	580				1415	575	714	645	600	20-22	670	620	20-26
600	267	290	445	1340	570	660				1605	656	810	755	705	20-26	780	725	20-30
700	292	270	480	1520	750	550				1844	656	810	860	810	24-26	895	840	24-30
800	318	250	530	1710	750	550				2040	656	810	975	920	24-30	1015	950	24-33
900	330	230	580	1810	750	550				2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	210	650	1960	900	750				2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	200	760	2250	1000	925				2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	190	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42
1600	600	180	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48
1800	670	170	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48
2000	760	150	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48

注：可提供2200-3200mm 口徑

公稱通徑	結構長度(標準值) L	外形尺寸(參考值)											連接尺寸(標準值)
公稱通徑	結構長度(標準值) L	H	D343			D643			D943			PN1.6MPa			PN2.5MPa
毫米	短	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18
65	112	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18
80	114	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18
100	127	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
125	140	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26
150	140	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26
200	152	200	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26
250	165	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30
300	178	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
350	190	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
400	216	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36
450	222	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
500	229	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36
600	267	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
700	292	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42
800	318	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	580	1810	750	550	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	850	2435	1000	925				2886			1685	1590	36-48	1755	1640	36-62
1600	600	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62
1800	670	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	44-70
2000	760	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70

公稱通徑	結構長度（標準值） L		外形尺寸(參考值)								連接尺寸（標準值）
公稱通徑	結構長度（標準值） L		H	D343			D643			D943			PN4.0MPa
毫米	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Zd
50	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
200	152	230	200	760	400	425	850	450	220	775	300	315	375	320	12-30
250	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	216	310	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	222	330	350	1255	535	580				1335	575	714	685	610	20-39
500	229	350	380	1305	535	580				1415	575	714	755	670	20-42

用戶注意：表中HI、H2、H3、L的外形尺寸可根據客戶需求調整，本產品一般按短系列，如需長系列或特殊材料訂貨時需注明。
