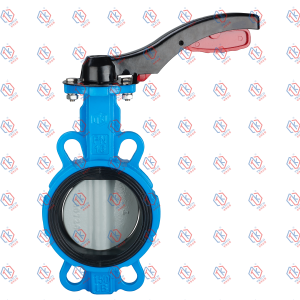

手柄對夾蝶閥
產品特點
1、結構簡單，操作方便;
2、安裝簡便，密封性能好;
3、使用壽命長、可靠性高;
4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。
5、采用無銷無靠背結構，密封更可靠。
工作原理
通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。
技術參數
標準∶GB12238-89/EN 593
壓力∶PN16/PN25
尺寸∶DN40-DN1200
溫度∶-20℃-100℃
閥體：球磨鑄鐵鋼/合金
閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層
閥桿∶不銹鋼
閥座∶EPDM/NBR/VITON/PTFE等
主要零件材料
|
閥體 |
閥板 |
閥桿 |
閥座 |
|
球墨鑄鐵 |
球墨鑄鐵 |
SS420 |
EPDM |
|
鑄鋼 |
SS304/316/316L |
SS316 |
NBR |
|
不銹鋼 |
鋁青銅 |
? SS316 L |
PTFE |
|
雙相鋼 |
…… |
…… |
VITON |

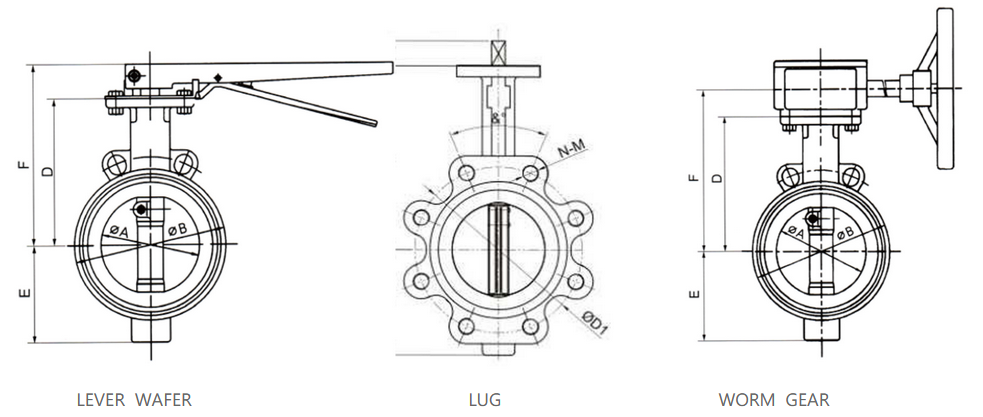

產品結構
主要尺寸和重量
|
INCH |
DN |
ΦA |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蝸輪蝸桿操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蝸輪蝸桿傳動 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
相關產品
-

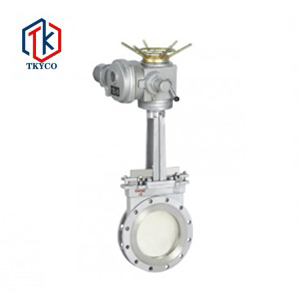

電動對夾刀閘閥
特點 1、啟閉迅速，平衡可靠，自動化程度高。 2、安裝高度及位置不受限制。 3、采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。 4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。 主要外形尺寸 公稱壓力 DN L D1 D2 H D0 L0 L1 L2 N-Φ 電裝型號 0.6MPa 50 43 90 110 600 125 215 318 197 4-M12 DZ10 65 46 110 130 670 125 215 318 197 4-M12 DZ10 80 46 125 150 680 125 215 318 197 4-M16 DZ10 100 52 145 170 700 125 215 318 197 4-M16 DZ10 125 56...
-

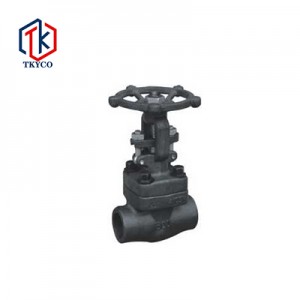

鍛鋼截止閥
產品概述 鍛鋼截止閥是一種常用的截止閥，主要用于連接或截斷管道中的介質，一般不用于調節流量。截止閥適用的壓力和溫度范圍較大，該閥門是適用于小口徑管道，密封面不易磨損、劃傷，密封性能好，啟閉閥瓣行程小，啟閉時間短，閥門高度小。 產品結構 主要零件材料 零件名稱 材料 閥體 A105 A182 F22 A182 F304 A182 F316 閥瓣 A276 420 A276 304 A276 304 A182 316 閥桿 A182 F6A A182 F304 A182 F304 A182 F316 閥蓋 A105 A182 F22 A182 F304 A182 F316 主要尺寸和重量 ...
-

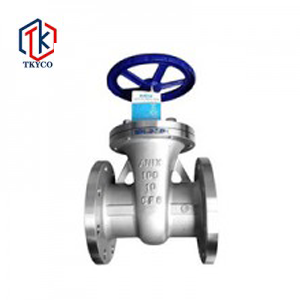

法蘭閘閥(暗桿)
產品結構 主要尺寸及重量 PN10 DN L B D1 D2 F B Z-ΦD DO JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 15 130 95 95 65 45 2 14 16 4-Φ14 4-Φ14 120 20 150 105 105 75 55 2 14 18 4-Φ14 4-Φ14 120 25 160 115 115 85 65 2 14 18 4-Φ14 4-Φ14 140 32 180 135 140 100 78 2 16 18 4-Φ18 4-Φ18 160 40 200 145 150 110 85 3 16 18 4-Φ18 4-Φ18 160 ...
-
日標浮動式法蘭球閥
產品概覽 日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WCB、A105 CF8、CF3 CF8M、CF3M 閥蓋 WCB、...
-

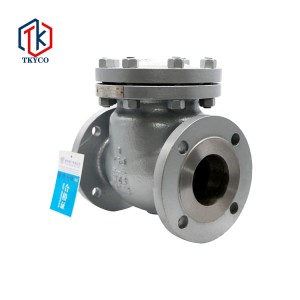

美標、日標止回閥
