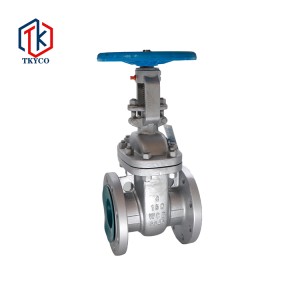

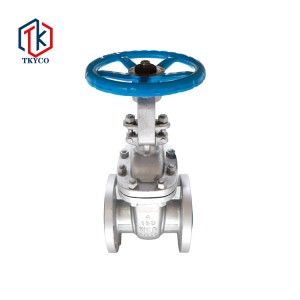

美標、日標閘閥

簡短描述:

設計制造標準

? 設計與制造標準：API600、ASME B16.34、BS 1414
? 結構長度標準：ASME B16.10
? 連接法蘭標準：ASME B16.5、ASME B16.47、JIS B2220
? 檢驗與試驗標準：ISO 5208、API 598, BS 6755

性能規范

? 公稱壓力：150、300LB、10K、20K
? 強度試驗：PT3.0、7.5、2.4、5.8Mpa
? 密封試驗：2.2、5.5、1.5、4.0Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB (C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃

發送郵件

產品細節

產品標簽

產品特點

產品設計制造符合國外要求，密封可靠，性能優良。

②結構設計緊湊合理，造型美觀。

③楔形柔性閘門結構，大直徑組滾動軸承，啟閉方便。

(4)閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選用，可適用于各種壓力、溫度和介質工況。

⑤ 采用國內外管法蘭標準和法蘭密封面型式，滿足各種工程需要和用戶要求。

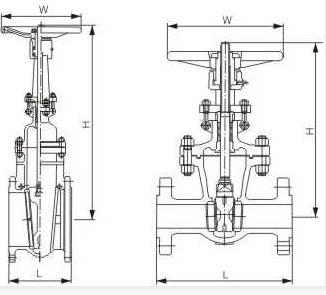

產品結構

主要尺寸及重量

Z41(0)W.H.Y???? Class 150K/10K/16K

SIZE	INCH	1/2	3/4	1	1 1/4	?1 1/2	2	?2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40
SIZE	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	330	350	400	450	500	600	700	800	900	1000
L	mm	108	117	127	140	165	178	191	203	229	254	267	292	330	356	381	406	432	457	508	610	660	711	812
H	mm	169	193	230	246	283	361	396	435	522	570	610	750	935	1070	1224	1345	1487	1627	1931	2300	3700	3920	4300
W	mm	100	125	160	160	180	250	250	280	300	350	350	400	403	500	600	600	600	680	920

Z41(0)W.H.Y???? Class 300/20K

SIZE	INCH	1/2	3/4	1	1 1/2	1	2	?2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28
SIZE	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
L	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762	838	914	991	1143	1346
H	mm	169	193	230	246	283	352	3S0	420	496	570	635	772	906	1090	1265	1385	1510	1630
W	mm	100	125	160	160	180	250	250	250	300	350	400	450	5C0	603	650	750	793	920

Z41(0)W.H.Y??? Class 600

SIZE	INCH	2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28
SIZE	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
L	mm	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397	1549
H	mm	464	548	579	688	752	934	1085	1293
W	mm	250	280	300	350	400	450	500	550

Z41(0)W.H.Y???? Class 900

SIZE	INCH	2	2 1/2	3	4	5	6	8	10	12
SIZE	mm	50	65	80	100	125	150	200	250	300
L	mm	371	422	384	460	562	613	740	841	968
H	mm	529	665	688	715	856	996
W	mm	300	350	400	450	500	550

Z41(0)W.H.Y???? Class 1500

SIZE	INCH	2	2 1/2	3	4	5	6	8	10	12
SIZE	mm	50	65	80	100	125	150	200	250	300
L	mm	371	422	473	549	676	711	841	1000	1146
H	mm	529	665	688
W	mm	350	400	450

Z41(0)W.H.Y???? Class 2500

SIZE	INCH	2	2 1/2	3	4	5	6	8	10	12
SIZE	mm	50	65	80	100	125	150	200	250	300
L	mm	454	514	584	683	807	927	1038	1292
H	mm	676	728	872
W	mm	350	400	450
