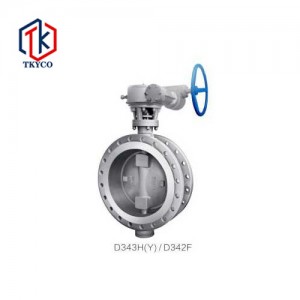

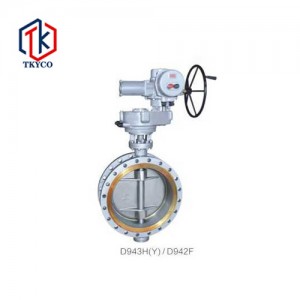

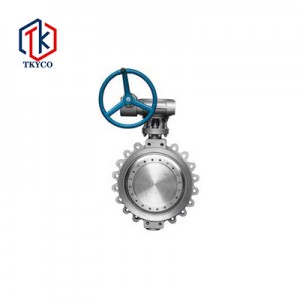

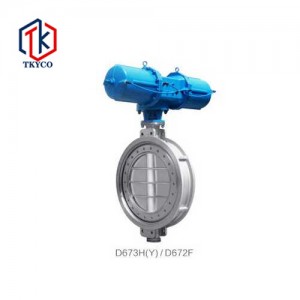

美標法蘭、對夾蝶閥(金屬密封、四氟密封)
產品描述
本公司生產的蝶閥除采用傳統的中線結構外，還有更先進的三偏心金屬硬密封結構，閥體與閥座為連接件，閥座密封面層焊接耐熱、耐腐蝕合金材質，蝶板上固定有多層軟折密封面，該蝶閥與傳統蝶閥相比具有耐高溫、操作輕便、啟閉無摩擦、隨傳動扭矩增大關閉密封補償機構，提高蝶閥密封性能，延長使用壽命等優點。
公司生產的蝶閥已廣泛應用于石油、化工、天然氣、電力、冶金、輕工和給排水工程等行業的管道上，作為流動和截斷介質的閥門。
產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
WCB |
CF8 |
CF8M |
|
蝶板 |
WCB |
CF8 |
CF8M |
|
閥桿 |
13Cr |
304 |
316 |
|
閥座 |
304+柔性石墨 |
304+柔性石墨 |
324+柔性石墨 |
| 填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
主要尺寸和重量
|
公稱通徑 |
結構長度（標準值） |
?????外形尺寸（參考值） |
?????????????????????????連接尺寸（標準值） |
|||||||||||
|
L |
H |
H1 |
D |
D1 |
D2 |
Zd |
||||||||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
|
|
2” |
50 |
4.25 |
108 |
4.33 |
110 |
13.58 |
345 |
6 |
152 |
4.75 |
120.5 |
3.62 |
92 |
4-19 |
|
3″ |
80 |
4.5 |
114 |
4.92 |
125 |
1.96 |
380 |
7.5 |
190 |
6 |
152.5 |
5 |
127 |
4-19 |
|
4″ |
100 |
5 |
127 |
5.0 |
145 |
16.3.4 |
415 |
9 |
229 |
7.5 |
190.5 |
6.19 |
157 |
8-19 |
|
5″ |
125 |
5.5 |
140 |
6.5 |
165 |
17.91 |
455 |
10 |
254 |
8.5 |
216 |
7.32 |
186 |
8-22 |
|
6″ |
150 |
5.5 |
140 |
6.89 |
175 |
21.45 |
545 |
11 |
279 |
9.5 |
241.5 |
8.5 |
216 |
8-22 |
|
8″ |
200 |
6 |
152 |
8.26 |
210 |
24.21 |
645 |
13.5 |
343 |
11.75 |
298.5 |
10.62 |
270 |
8-22 |
|
10″ |
250 |
6.5 |
165 |
9.84 |
250 |
27.36 |
695 |
16 |
406 |
14.25 |
362 |
12.75 |
324 |
12-25 |
|
12″ |
300 |
7 |
178 |
11.24 |
285 |
32.78 |
830 |
19 |
483 |
17 |
432 |
15 |
381 |
12-25 |
|
14″ |
350 |
7.5 |
190 |
12.6 |
320 |
35.43 |
900 |
21 |
533 |
18.75 |
476 |
16.25 |
413 |
12-29 |
|
16″ |
400 |
8.5 |
216 |
13.98 |
355 |
38.58 |
980 |
23.5 |
597 |
21.25 |
540 |
18.5 |
470 |
16-29 |
|
18″ |
450 |
8.74 |
222 |
14.96 |
380 |
40.55 |
1030 |
25 |
635 |
22.75 |
578 |
21 |
533 |
16-32 |
|
20″ |
500 |
9 |
229 |
16.34 |
415 |
43.7 |
1110 |
27.5 |
699 |
25 |
635 |
23 |
584 |
20-32 |
|
24″ |
600 |
10.5 |
267 |
18.7 |
475 |
51.37 |
1305 |
32 |
813 |
29.5 |
749.5 |
27.25 |
692 |
20-35 |
|
30″ |
750 |
11.5 |
292 |
22.38 |
580 |
60.03 |
1525 |
38.75 |
985 |
36 |
914 |
33.75 |
857 |
28-35 |
|
32″ |
800 |
12.5 |
318 |
24.8 |
630 |
62.1 |
1585 |
11.75 |
1060 |
38.5 |
978 |
36 |
914 |
28-42 |
|
36″ |
900 |
13 |
330 |
26.77 |
680 |
69.48 |
1765 |
46 |
1168 |
42.75 |
1085 |
40.25 |
1022 |
32-42 |
|
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸 |
|||||||||||
|
L |
H |
H1 |
D |
D1 |
D2 |
Zd |
||||||||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
|
|
3″ |
???? ? ? 80 |
7.09 |
180 |
5.35 |
136 |
14.76 |
375 |
8.27 |
210 |
6.63 |
168.5 |
5.00 |
127 |
8-22 |
|
4″ |
??????? 100 |
7.48 |
190 |
6.42 |
163 |
16.93 |
430 |
10.04 |
255 |
7.87 |
200 |
6.20 |
157.5 |
8-22 |
|
5″ |
??????? 125 |
7.87 |
200 |
6.69 |
170 |
18.27 |
464 |
11.02 |
280 |
9.25 |
235 |
7.32 |
186 |
8-22 |
|
6″ |
??????? 150 |
8.27 |
210 |
6.93 |
176 |
18.94 |
481 |
12.60 |
320 |
10.63 |
270 |
8.50 |
216 |
12-22 |
|
8″ |
??????? 200 |
9.06 |
230 |
8.70 |
221 |
23.94 |
608 |
11.96 |
380 |
12.99 |
330 |
10.63 |
270 |
12-26 |
|
10″ |
??????? 250 |
9.84 |
250 |
10.55 |
268 |
26.42 |
671 |
17.52 |
445 |
15.26 |
387.5 |
12.76 |
324 |
16-29.5 |
|
12″ |
??????? 300 |
10.63 |
270 |
11.46 |
291 |
30.47 |
774 |
20.47 |
520 |
17.76 |
451 |
15.00 |
381 |
16-32.5 |
|
14″ |
??????? 350 |
11.42 |
290 |
13.19 |
335 |
34.92 |
887 |
23.03 |
585 |
20.26 |
514.5 |
16.26 |
413 |
20-32.5 |
|
16″ |
??????? 400 |
12.20 |
310 |
14.06 |
357 |
37.52 |
953 |
25.59 |
650 |
22.50 |
571.5 |
18.50 |
470 |
20-35.5 |
|
18″ |
??????? 450 |
12.99 |
330 |
15.75 |
400 |
40.51 |
1029 |
27.95 |
710 |
24.74 |
628.5 |
21.00 |
533.5 |
20-35.5 |
|
20″ |
??????? 500 |
13.78 |
350 |
16.85 |
428 |
45.59 |
1158 |
28.15 |
715 |
27.01 |
686 |
22.99 |
584 |
24-35.5 |
|
24″ |
??????? 600 |
15.35 |
390 |
19.69 |
500 |
51.26 |
1302 |
36.02 |
915 |
32.01 |
813 |
27.24 |
692 |
24-42 |
|
28″ |
??????? 700 |
16.93 |
430 |
21.22 |
539 |
55.63 |
1413 |
36.26 |
921 |
33.74 |
857 |
30.98 |
787 |
36-35.5 |
|
32″ |
??????? 800 |
18.50 |
470 |
24.53 |
623 |
63.03 |
1601 |
41.50 |
1054 |
38.50 |
978 |
35.51 |
902 |
32-42 |
|
36″ |
??????? 900 |
20.08 |
510 |
25.55 |
649 |
66.06 |
1678 |
46.14 |
1172 |
42.87 |
1089 |
39.76 |
1010 |
32-45 |
|
40″ |
?1000 |
21.65 |
550 |
28.39 |
721 |
72.60 |
1844 |
50.12 |
1273 |
46.89 |
1191 |
44.06 |
1119 |
40-45 |
相關產品
-

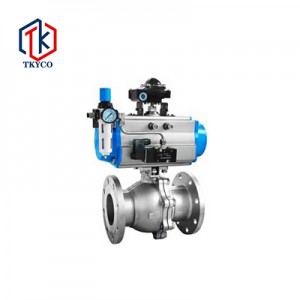

氣動法蘭球閥
