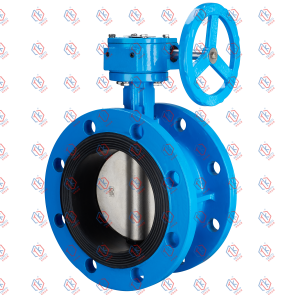

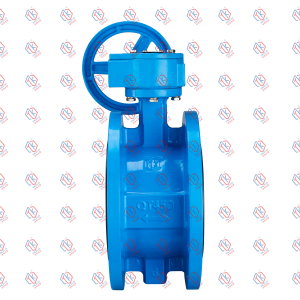

法蘭渦輪蝶閥
主要零件材料
|
NO. |
名稱 |
材質 |
|
1 |
閥體 |
DI/304/316/WCB |
|
2 |
閥桿 |
45#/SS410/2CR13 |
|
3 |
閥板 |
304/316/316L/DI |
|
4 |
閥座 |
NR/NBR/EPDM |

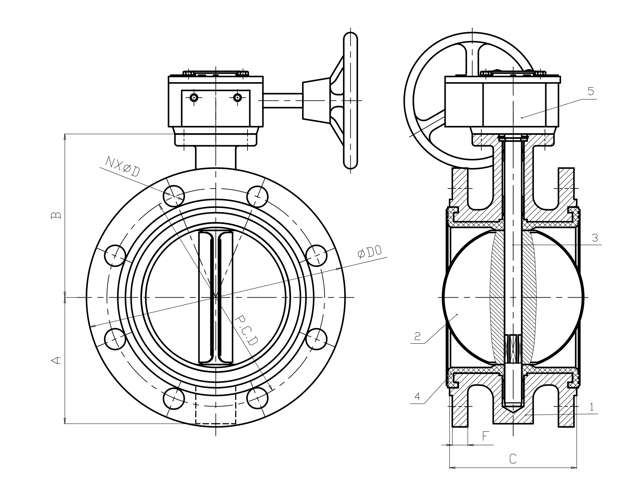

主要尺寸和重量
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
C |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
|
A |
83 |
93 |
100 |
114 |
125 |
143 |
170 |
200 |
223 |
270 |
300 |
340 |
|
B |
120 |
130 |
145 |
155 |
170 |
190 |
205 |
235 |
280 |
310 |
340 |
375 |
|
P.C.D |
?125 |
?145 |
?160 |
?180 |
?210 |
?240 |
?295 |
?350 ?355 |
?400 ?410 |
?460 ?470 |
?515 ?525 |
?565 ?585 |
|
N×?D |
4×?19 |
4×?19 |
8×?19 |
8×?19 |
8×?19 |
8×?23 |
8×?23 12×?23 |
12×?23 12×?28 |
12×?23 12×?28 |
16×?23 16×?28 |
16×?28 16×?31 |
20×?28 20×?31 |
|
D0 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
395 405 |
445 460 |
505 520 |
565 580 |
615 640 |
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
C |
229 |
267 |
292 |
318 |
330 |
410 |
470 |
|
A |
355 |
410 |
478 |
529 |
584 |
657 |
799 |
|
B |
430 |
500 |
560 |
620 |
665 |
735 |
917 |
|
P.C.D |
?620 ?650 |
?725 ?770 |
?840 ?840 |
?950 ?950 |
?1050 ?1050 |
?1160 ?1170 |
?1380 ?1390 |
|
N×?D |
20×?28 20×?34 |
20×?31 20×?37 |
24×?31 24×?37 |
24×?34 24×?40 |
28×?37 28×?40 |
28×?37 28×?43 |
32×?40 32×?49 |
|
D0 |
670 715 |
780 840 |
895 910 |
1015 1025 |
1115 1125 |
1230 1255 |
1455 1485 |
16×?28
